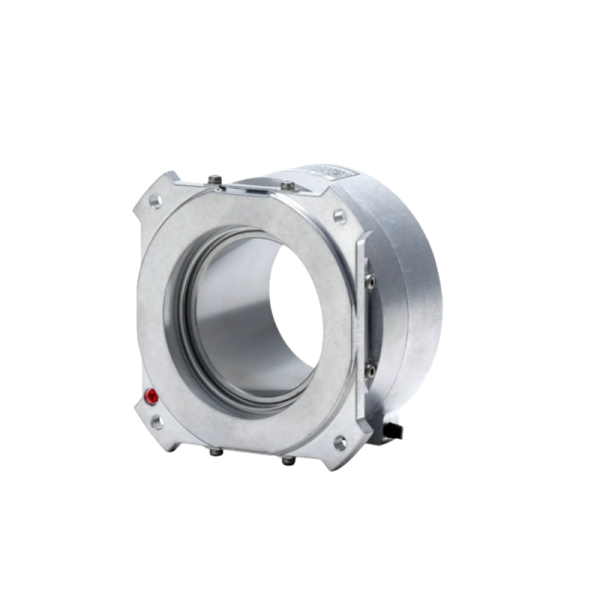

HEIDENHAIN海德漢編碼器810790-09深度解析

核心設計與結構特點

定子聯軸器結構優勢

海德漢通過定子聯軸器將編碼器與機械軸剛性連接，其核心設計特點包括：

動態誤差隔離：聯軸器僅吸收軸承摩擦扭矩，消除軸向/徑向偏移、角度偏差對編碼器測量精度的影響。例如，RCN 2000系列系統精度±5角秒（±0.0014°）已包含聯軸器偏差，確保高速旋轉（軸速達3000 rpm）時動態性能穩定。

模塊化安裝：空心軸設計（直徑覆蓋φ20mm至φ100mm）支持穿線需求，適配機床轉臺、機器人關節等空間受限場景。例如，RCN 5001系列空心軸直徑φ35mm，可穿入電機電源線，簡化機械結構。

絕對式編碼原理

單圈絕對定位：采用光電掃描技術，圓光柵碼盤直接輸出當前位置的二進制編碼（如格雷碼），無需累計脈沖數。斷電后重新上電即可恢復位置數據，避免增量式編碼器需回零點的風險。

多圈絕對定位：部分型號（如RCN 8000系列）集成電池備份的多圈計數器，支持無限旋轉定位，適用于望遠鏡方位軸等長行程應用。

性能參數

精度與分辨率

系統精度：RCN 2000系列達±5角秒，RCN 8000系列提升至±1角秒（±0.0003°），滿足半導體設備、精密測量儀器等苛刻需求。

分辨率：支持25位（33,554,432位置/轉）及以上，例如RCN 5001系列每圈位置數達28 bit，可檢測0.0001°的角度變化。

動態響應與耐用性

高速性能：定子聯軸器固有頻率≥1800 Hz，允許軸向運動量±0.5 mm，振動耐受55-2000 Hz≤300 m/s2，沖擊耐受6 ms≤1000 m/s2，適應數控機床、直驅電機等高頻啟停場景。

環境適應性：工作溫度范圍-40℃至+80℃（部分型號達+120℃），防護等級IP40至IP67，抗切削液、油污污染（OPTODUR光柵抗冷凝水性能優異）。

信號輸出與接口

數字接口：支持EnDat 2.2、發那科串行接口αi、三菱高速接口等主流協議，數據傳輸速率高，抗干擾能力強。

功能安全：可選配SIL2/PLd級功能安全特性，符合ISO 13849標準，適用于汽車制造、航空航天等安全關鍵領域。

編碼器型號列舉

810789-01

810790-09

810799-03

810810-02

1151208-01

1244738-01

1244739-01

1244750-01

1244751-01

1244752-01

應用場景

機床行業

C軸控制：用于數控銑床、加工中心的旋轉工作臺，實現高精度分度與輪廓加工。例如，RCN 2001系列與直驅電機配合，電機電流噪聲降低50%，運行更平穩。

自動化與機器人

關節角度測量：為工業機器人提供μ級角度反饋，優化運動軌跡規劃。例如，ERM 2280模塊式磁柵編碼器（非接觸式掃描）適用于協作機器人關節，壽命超10萬小時。

旋轉臺定位：在自動化生產線中，確保多工位協同精度±0.001°，提升生產節拍。

航空航天與精密測量

衛星天線指向：RCN 8000系列角度測量精度±1角秒，支持衛星通信天線長時間穩定跟蹤。

望遠鏡方位軸：用于天文觀測設備，實現納弧秒級角度控制，提升觀測數據準確性。
