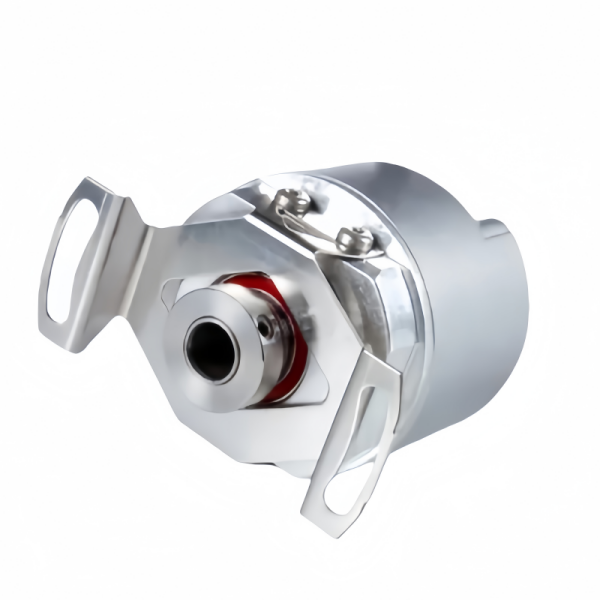

HEIDENHAIN海德漢ECN 2000系列角度編碼器810789-01介紹

核心結構與工作原理

定子聯軸器設計

定子聯軸器是編碼器與機械軸連接的關鍵部件，其核心功能是通過彈性聯軸器補償安裝誤差（如軸向/徑向偏移、角度偏差），同時確保編碼器僅承受軸承摩擦扭矩，避免額外負載影響動態性能。這種設計使編碼器在高速旋轉或頻繁啟停時仍能保持高精度。

絕對式編碼原理

編碼器采用光電掃描技術，通過圓光柵碼盤與空心軸剛性連接，直接輸出當前位置的二進制編碼（如格雷碼或二進制碼）。與增量式編碼器不同，無需累計脈沖數即可確定絕對位置，斷電后無需重新校準，顯著提升系統可靠性。

結構設計與安裝優勢

模塊化與緊湊性

采用無外殼設計，需與外部機械結構集成，節省安裝空間。

軸安裝方式，通過法蘭或定子聯軸器直接連接被測軸，減少傳動誤差。

定子聯軸器技術

聯軸器僅吸收軸承摩擦扭矩，軸加速運動時動態性能優異，系統精度包含聯軸器誤差。

適用于軸速高達3000 rpm的場景，如機床旋轉工作臺、分度裝置。

防護與耐用性

雖無外殼，但可通過外部防護罩實現IP65級防護，防塵防切削液。

光電掃描原理（OPTODUR光柵）抗污染能力強，適合生產型機床環境。

編碼器型號列舉

810789-01

810790-09

810799-03

810810-02

1151208-01

1244738-01

1244739-01

1244750-01

1244751-01

1244752-01

應用場景

機床行業

數控銑床、加工中心的C軸控制，實現高精度分度與輪廓加工。

直驅電機（DDM）的角度反饋，提升電機電流噪聲抑制能力，運行更平穩。

自動化與機器人

工業機器人關節角度測量，提供實時位置反饋，優化運動軌跡規劃。

自動化生產線中的旋轉臺定位，確保多工位協同精度。

航空航天與精密測量

衛星天線指向控制，角度測量精度達角秒級。

望遠鏡方位軸跟蹤，支持天文觀測設備的長時間穩定運行。
