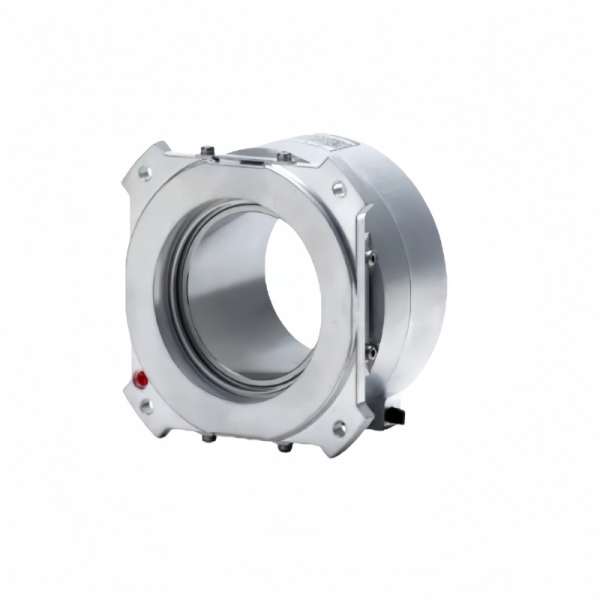

HEIDENHAIN海德漢角度編碼器810799-03結構特點

海德漢安裝式定子聯軸器的絕對式角度編碼器（如810799-03所屬系列）的核心結構特點可歸納為以下方面：

定子聯軸器：動態誤差隔離與高剛性連接

誤差補償機制

定子聯軸器通過彈性設計補償安裝誤差（如軸向/徑向偏移、角度偏差），確保編碼器僅承受軸承摩擦扭矩，避免額外負載影響動態性能。例如，RCN系列系統精度已包含聯軸器偏差，即使軸進行角加速度時，動態誤差仍被限制在極低范圍內。

高剛性結構

聯軸器固有頻率高（≥1800 Hz），允許軸向運動量±0.5 mm，振動耐受55-2000 Hz≤300 m/s2，沖擊耐受6 ms≤1000 m/s2。這種設計在高速旋轉（軸速達3000 rpm）或頻繁啟停場景下仍能保持穩定性。

模塊化安裝

空心軸設計直徑∅ 50 mm支持穿線需求，適配機床轉臺、機器人關節等空間受限場景。

絕對式編碼：?jiǎn)稳?多圈定位與高分辨率

單圈絕對定位

采用光電掃描技術，圓光柵碼盤直接輸出當前位置的二進制編碼（如格雷碼），無需累計脈沖數。斷電后重新上電即可恢復位置數據，避免增量式編碼器需回零點的風險。

多圈絕對定位（可選）

部分型號（如RCN 8000系列）集成電池備份的多圈計數器，支持無限旋轉定位，適用于望遠鏡方位軸等長行程應用。

超高分辨率

支持25位（33,554,432位置/轉）及以上分辨率，例如RCN 5001系列每圈位置數達28 bit，可檢測0.0001°的角度變化，滿足半導體設備、精密測量?jī)x器等苛刻需求。

高精度與高可靠性：材料與工藝保障

系統精度

RCN 2000系列達±5角秒，RCN 8000系列提升至±1角秒（±0.0003°），通過OPTODUR光柵抗冷凝水設計、高精度軸承（如P4級）及溫度補償算法實現。

環境適應性

防護等級：IP40至IP67，防切削液、油污污染（光電掃描原理對污染物不敏感）。

壽命：軸承設計壽命長達數萬小時，減少維護頻率。

信號輸出與接口

數字接口：支持EnDat 2.2、發那科串行接口αi、三菱高速接口等主流協議，數據傳輸速率高，抗干擾能力強。

功能安全：可選配SIL2/PLd級功能安全特性，符合ISO 13849標準，適用于汽車制造、航空航天等安全關鍵領域。

應用場景

機床行業

C軸控制：用于數控銑床、加工中心的旋轉工作臺，實現高精度分度與輪廓加工。例如，RCN 2001系列與直驅電機配合，電機電流噪聲降低50%，運行更平穩。

齒輪測試機：絕對式編碼器提供實時角度反饋。

自動化與機器人

關節角度測量：為工業機器人提供μ級角度反饋，優化運動軌跡規劃。例如，ERM 2280模塊式磁柵編碼器（非接觸式掃描）適用于協作機器人關節，壽命超10萬小時。

旋轉臺定位：在自動化生產線中，確保多工位協同精度±0.001°，提升生產節拍。

航空航天與精密測量

衛星天線指向：RCN 8000系列角度測量精度±1角秒，支持衛星通信天線長時間穩定跟蹤。

望遠鏡方位軸：用于天文觀測設備，實現納弧秒級角度控制，提升觀測數據準確性。

選型關鍵參數

精度需求：若需±1角秒精度，選擇RCN 8000系列；若精度要求±5角秒，RCN 2000系列性價比更高。

空心軸直徑：根據機械結構選擇φ20mm至φ100mm，例如車床C軸常用φ65mm（如ERN 1387系列）。

接口兼容性：確認控制系統支持的接口類型（如EnDat、SSI、CANopen），避免協議不匹配導致的通信故障。
